第三代镜像站建设（二）：存储系统设计与测试

镜像站存储系统涉及硬件（磁盘、阵列卡等）和软件（文件系统等）多方面的设计与调优。本文将介绍我们在存储系统设计与测试中的一些经验。

综述

阵列卡 H3C P460

关于硬 RAID 优劣的探讨，请阅读 金枪鱼之夜：实验物理垃圾佬之乐——PB 级磁盘阵列演进 | 清华大学 TUNA 协会。虽然我们不打算用 RAID 卡来做 RAID，但我们对 RAID 卡的缓存性能感兴趣，希望它可以提升 HDD 的 IO 性能。

P460 阵列卡可以通过 UEFI BIOS 进行配置。H3C 提供的手册并未对各个选项做详细解释，而 Configure Controller Settings - RAID Controller Card User Guide (x86) 12 - Huawei 这份文档提供了详尽的解释。尽管型号不同，但配置选项都是一致的。

阵列卡视角下的设备分为 Raw Disk（直通，可获取磁盘的厂商、序列号等所有信息）和 Logical Volume（阵列卡分配序列号）。

  • Mixed 模式：Raw Disk 和 Logical Volume 均对宿主机可见
  • RAID 模式：Raw Disk 对宿主机不可见。

下面展示了阵列卡不同模式下可调的配置选项：

  • 无逻辑卷时

    Configure Controller Settings -> Modify Controller Settings

    不论什么模式，如果未配置逻辑卷，阵列卡的可调选项仅有 Write Cache State。

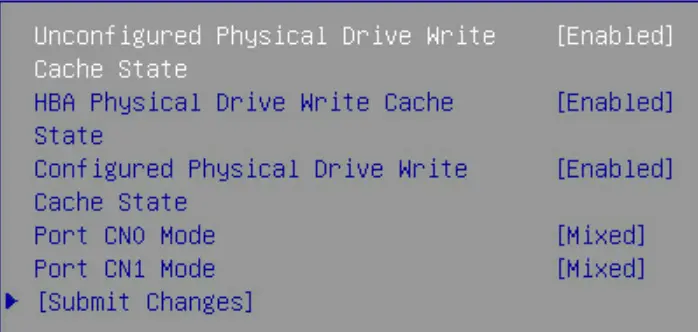

    card-config-no-lv

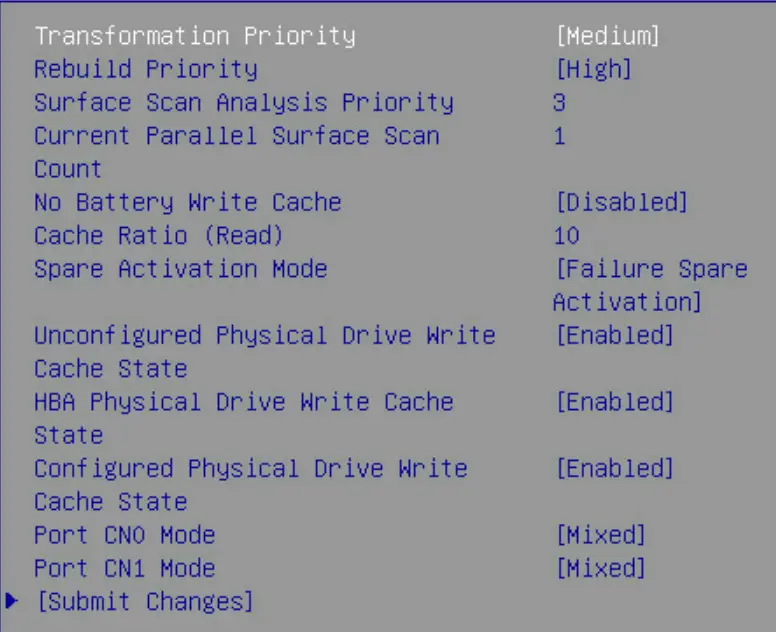

  • 有逻辑卷时

    card-config-lv

    此外还会多出一个 Advanced Controller Settings 选项卡。

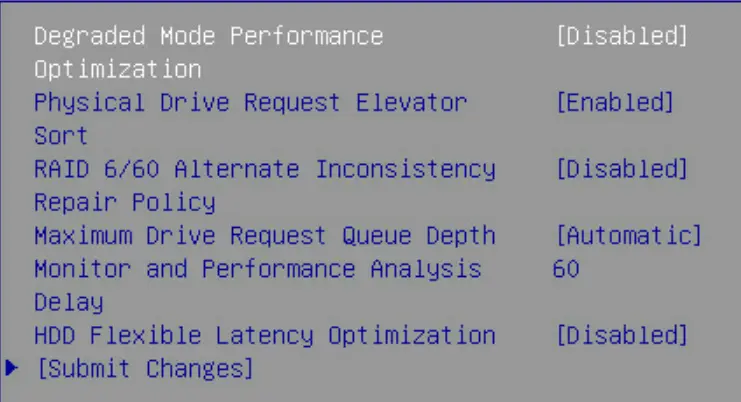

    card-config-lv-adv

  • HDD 逻辑卷配置项

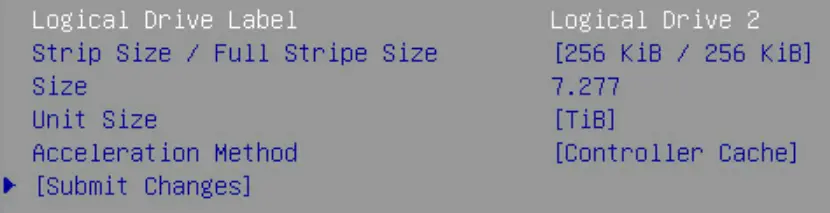

    加速模式可选：Controller Cache、None。 card-config-lv-hdd

  • SSD 逻辑卷配置项

    与 HDD 相比，加速模式增加 IO Bypass 且为默认。增加 SSD Over Provisioning Optimization 选项。

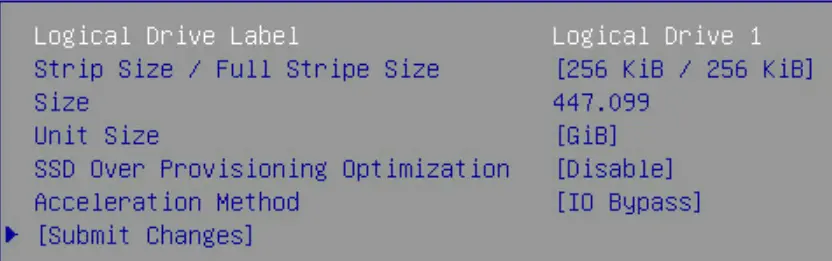

    card-config-lv-ssd

值得关注的整体可调配置如下：

参数名 默认值 解释
Cache Ratio (Read) 10% 调整内存用于预读缓存与写缓存的比例的能力
Unconfigured Physical Drive Write Cache State Default 未配置物理驱动器的写缓存状态
HBA Physical Drive Write Cache State Default HBA（直通模式）物理驱动器的写缓存状态
Configured Physical Drive Write Cache State Default 已配置（加入阵列）物理驱动器的写缓存状态
Physical Drive Request Elevator Sort Enabled 启用或禁用物理驱动器缓存写入的电梯排序算法
HDD Flexible Latency Optimization Disabled 启用或禁用灵活延迟调度器，以限制来自 HDD 的高延迟请求

每个逻辑卷的可调配置：

参数名 值 解释
Acceleration Method Controller Cache（HDD）, IO Bypass（仅 SSD） 加速方法
（仅 SSD）SSD Over Provisioning Optimization Disabled

综合考量后我们的测试配置：

  • Cache Ratio：70%，因镜像站的 IO 负载主要是读操作。
  • Write Cache State：Enabled，对所有驱动器启用写缓存。
  • Elevator Sort：保持默认开启。
  • Flexible Latency Optimization：Middle（100ms），对低频高峰负载进行优化。
  • Acceleration Method：保持默认，即 HDD 使用 Controller Cache，SSD 使用 IO Bypass。
  • SSD Over Provisioning Optimization：Enabled。

fio

根据业务需求和数据特征，设计了如下所示的 IO 测试方案。测试基于 fio 工具，分为基础性能测试和业务场景测试两部分：

  • 基础性能测试：参考 CrystalDiskMark，独立测试不同工作负载下的顺序、随机读写性能。

    crystal.fio
    [global]
ioengine=libaio
direct=1
runtime=30
ramp_time=5
time_based
group_reporting

[SEQ1M_Q8T1_READ]
stonewall;rw=read;bs=1M;iodepth=8;numjobs=1
[SEQ1M_Q8T1_WRITE]
stonewall;rw=write;bs=1M;iodepth=8;numjobs=1
[SEQ128K_Q32T1_READ]
stonewall;rw=read;bs=128k;iodepth=32;numjobs=1
[SEQ128K_Q32T1_WRITE]
stonewall;rw=write;bs=128k;iodepth=32;numjobs=1
[RND4K_Q32T16_READ]
stonewall;rw=randread;bs=4k;iodepth=32;numjobs=16
[RND4K_Q32T16_WRITE]
stonewall;rw=randwrite;bs=4k;iodepth=32;numjobs=16
[RND4K_Q1T1_READ]
stonewall;rw=randread;bs=4k;iodepth=1;numjobs=1
[RND4K_Q1T1_WRITE]
stonewall;rw=randwrite;bs=4k;iodepth=1;numjobs=1

  • 业务场景测试：参考实际业务负载设计：

    • HTTP 服务流量负载：对外持续提供 200 MiB/s 的读取，文件大小分布参考 USTC 的统计数据。测试负载被加权拆分为三组作业，使用随机/顺序读取混合以更贴近真实的 HTTP 请求模式。
    • Rsync 同步写入负载：作为 Rsync Receiver，主要测试顺序写入各类大小文件，同时并发一定数量的元数据操作（4 KiB 写），以模拟大量小文件和中大型文件的落盘场景。
    mix.fio
    [global]
ioengine=libaio
direct=1
time_based
runtime=600
ramp_time=10
write_bw_log
write_iops_log
write_lat_log
disable_clat=1
disable_slat=1
log_avg_msec=1000

[job_http_small]
rw=randread;bs=5k;rate=100M;iodepth=32;numjobs=2
[job_http_medium]
rw=read;bs=512k;rate=80M;iodepth=16;numjobs=2
[job_http_large]
rw=read;bs=2m;rate=20M;iodepth=8;numjobs=1
[job_rsync_meta]
rw=randwrite;bs=4k;iodepth=1;numjobs=4;rate_iops=3000
[job_rsync_small]
rw=write;bs=5k;size=5G;iodepth=16;numjobs=1
[job_rsync_medium]
rw=write;bs=512k;size=20G;iodepth=8;numjobs=1
[job_rsync_large]
rw=write;bs=14m;size=10G;iodepth=4;numjobs=1

基准性能

我们先将阵列卡配置为 HBA 模式，将所有 Write Cache State 设为 Disabled，测试了所有磁盘的基准性能，详表见 HBA-nocache/diskbench.html，HDD 和 SSD 分别可视化如下：

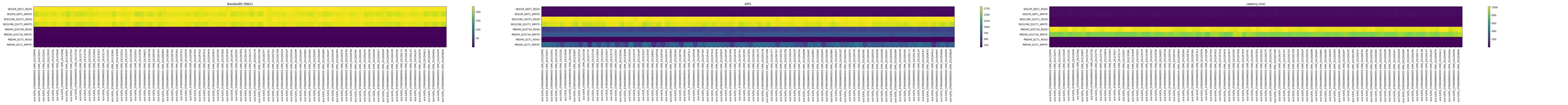

05-10-mirror-2-storage.assets/HBA-nocache/diskbench-hdd.webp 05-10-mirror-2-storage.assets/HBA-nocache/diskbench-ssd.webp

这为后续测试提供了基准性能数据。

  • HDD：顺序读写性能均在 210 MiB/s 左右，随机读写性能在 2.0 MiB/s 左右。
  • SSD：顺序读写性能 470/370 MiB/s 左右，随机读写性能 230/170 MiB/s 左右。

阵列性能：

  • 业务场景：读/写均为 200MiB/s 左右。

阵列卡测试

测试单盘性能的脚本如下：

diskbench.sh

为了测试、阵列性能，我们使用 mdadm 创建 RAID 0 软阵列。

mdadm.sh

HBA 模式 + Write Cache

单盘基础性能测试详表见 HBA-WC/diskbench.html。与裸盘相比，HDD 的顺序读写性能没有变化，随机读写性能反倒折半了。

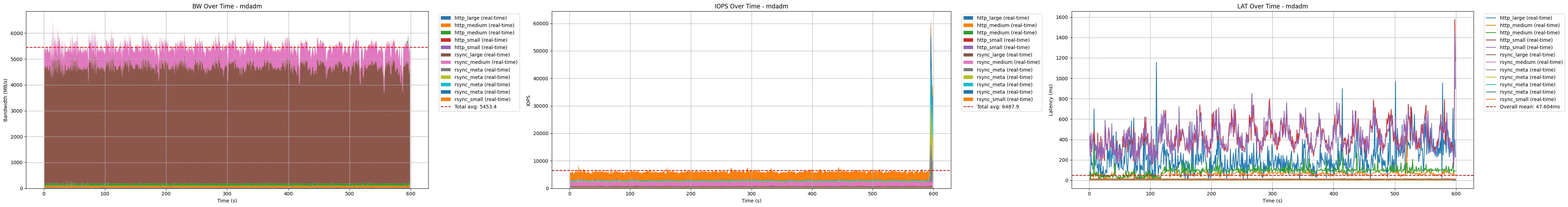

阵列业务性能测试可视化结果如下。与裸盘相比性能写性能有较好提升。

HBA-WC

结论：HBA 模式下开启 Write Cache 对磁盘性能几乎没有影响。

逻辑卷 + Write Cache + 10% Cache Ratio

RAID 卡配置：

参数名 值
Cache Ratio (Read) 10%
Write Cache State Enabled
Physical Drive Request Elevator Sort Enabled
HDD Flexible Latency Optimization Disabled

HDD 配置：（均为默认）

参数名 值
RAID Level RAID 0
Acceleration Method Controller Cache
Stripe Size 256 KiB

SSD 配置：（均为默认）

参数名 值
RAID Level RAID 0
Acceleration Method IO Bypass
Stripe Size 256 KiB
SSD Over Provisioning Optimization Disabled

单盘基础性能测试详表见 LV-WC-10/diskbench.html。与裸盘相比，HDD 的顺序读写性能没有变化，随机读性能下降至少一倍，随机写性能提升至少一倍。

阵列业务性能测试可视化结果如下。与裸盘相比，写带宽提升 2500%，达到了 5000 MiB/s；读带宽无明显提升。

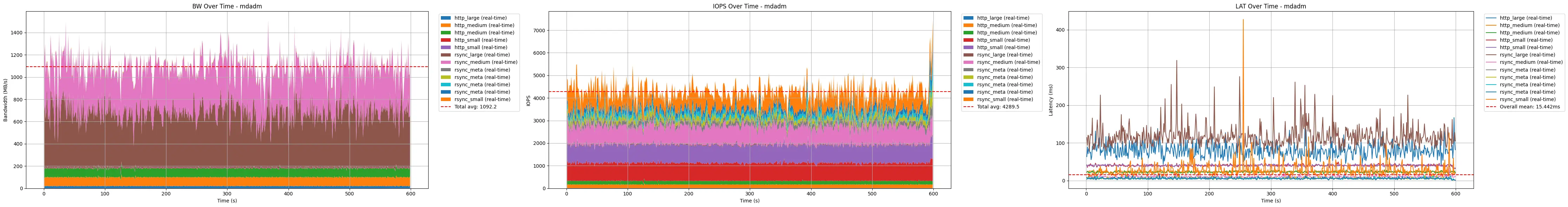

LV-WC-10/mdadm.webp

逻辑卷 + Write Cache + 70% Cache Ratio

ZFS 测试

Quote

我们规划了下列存储池配置进行测试。

配置 容量 容灾 热备
raid0 8TB * 30 = 240TB 无 无
raidz3-30 8TB * 27 = 216TB 30 盘故障 3 盘 无
raidz2-10px3 8TB * 8 * 3 = 192TB 10 盘组内故障 2 盘 无
draid2:12d:30c:2s 8TB * 12 * 2 = 192TB 14 盘组内故障 2 盘 2 盘
raidz3-10px3 8TB * 7 * 3 = 168TB 10 盘组内故障 2 盘 无
draid2:7d:30c:3s 8TB * 7 * 3 = 168TB 9 盘组内故障 2 盘 3 盘
raidz2-6px5 8TB * 4 * 5 = 160TB 6 盘组内故障 2 盘 无
draid2:5d:30c:2s 8TB * 5 * 4 = 160TB 7 盘组内故障 2 盘 2 盘

测试流程如下：

zfs.sh

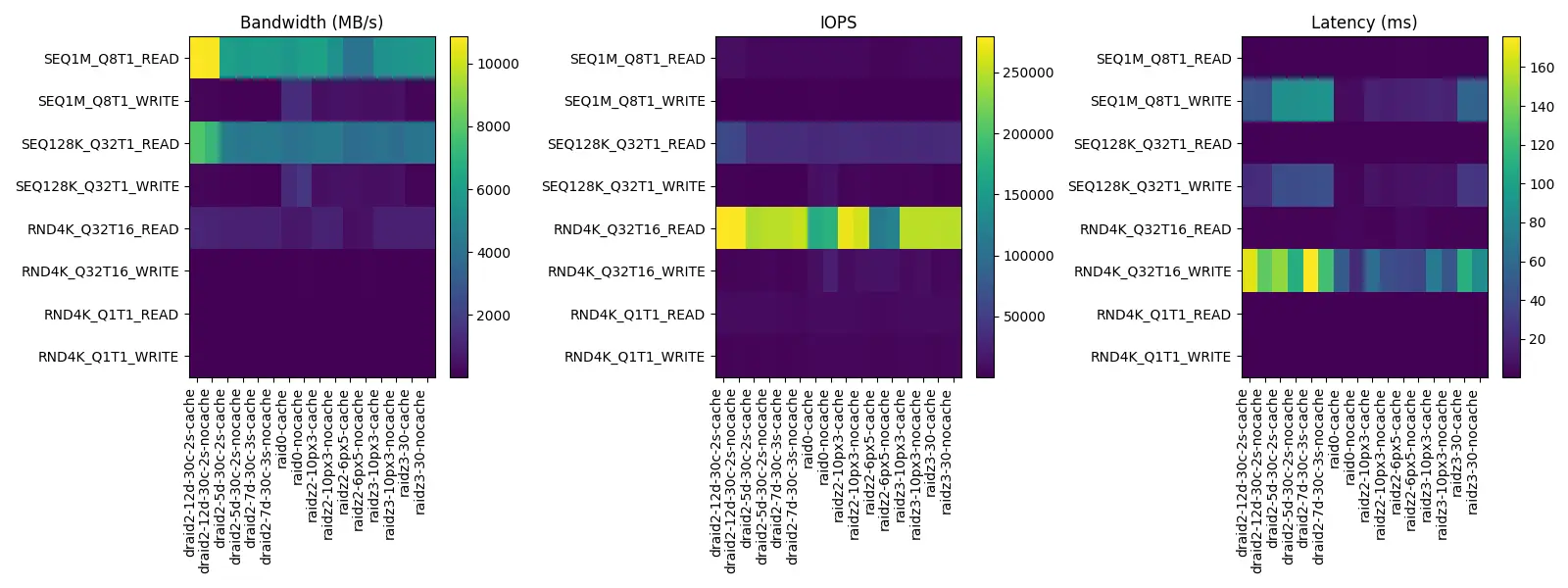

裸盘性能

下面的测试中，带 -cache 的表示配置了缓存。所有缓存配置均为：两块 SSD 镜像做 Slog，四块 SSD 做 L2ARC。

可以得到以下结论：

  • Slog 和 L2ARC 对性能几乎没有影响，不建议使用。这一点和 USTC 及众多博客的结论一致。
  • 将上面的配置分为三类：RAID0、RAID-Z 和 dRAID。dRAID 的读取性能极好，但写入性能垫底；RAID0 读写性能均优秀；RAID-Z 性能中规中矩。

参数调优

Quote

感谢 USTC 的 ZFS 实践总结提供参考。

Ceph 测试

JuiceFS 测试

硬 RAID 测试
